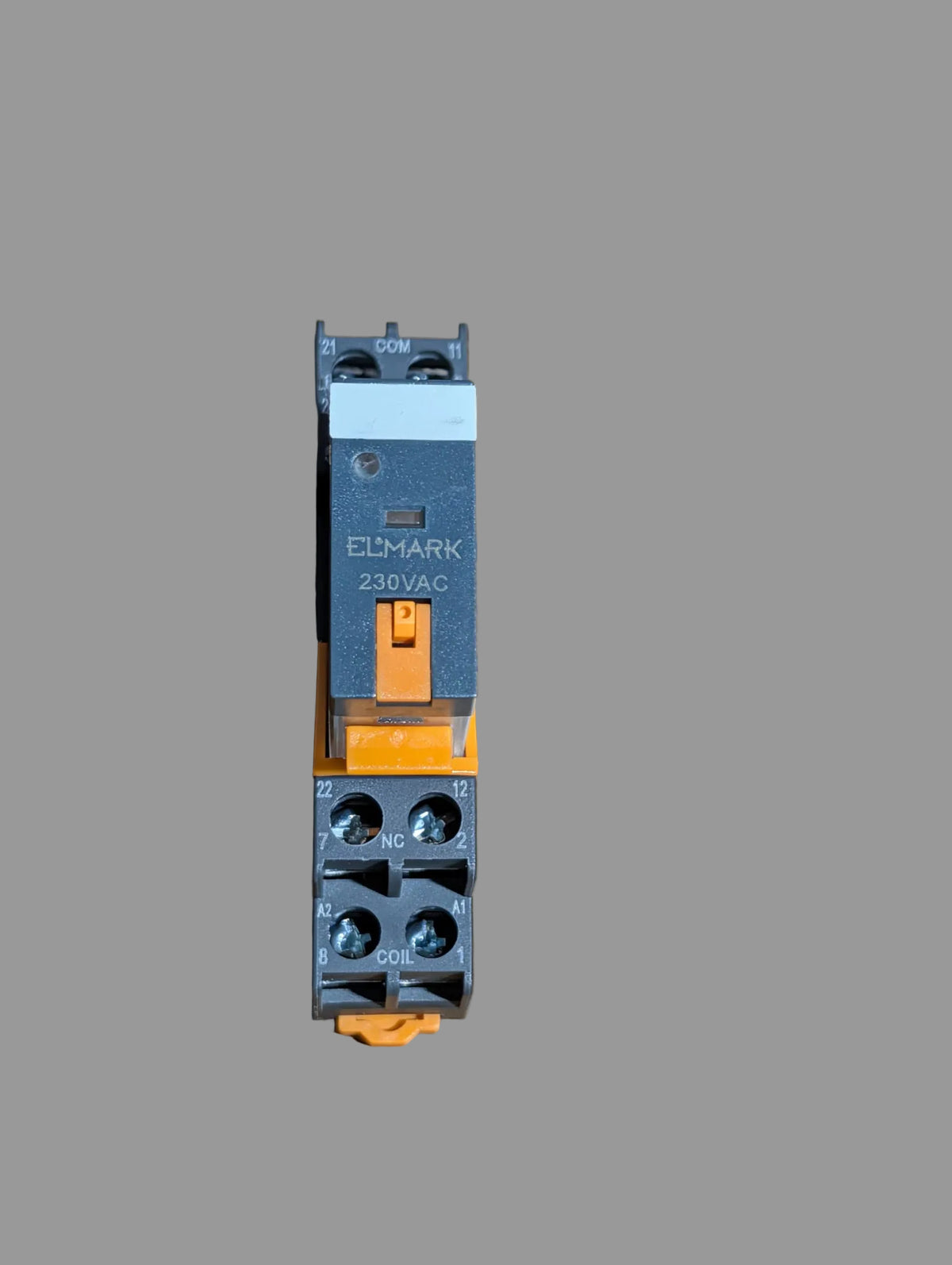

Kit Relè d'Interfaccia 12A (2 Scambi) Completo di Zoccolo Barra DIN - ELMARK EL-14F

Il Kit Relè d'Interfaccia + Zoccolo ELMARK (Serie EL-14F-LS-2Z) è la soluzione "pronto uso" ideale per professionisti dell'automazione e hobbisti. Abbiamo unito in un unico prodotto il relè elettromeccanico a innesto rapido e la sua base dedicata (EL08A-E) con aggancio universale per guida DIN, garantendoti compatibilità totale e un cablaggio pulito e professionale nel tuo quadro elettrico.

Questo relè è dotato di 2 contatti in scambio (2Z - DPDT) e supporta un carico massimo di ben 12 Ampere, rendendolo perfetto per pilotare carichi di potenza, separare i circuiti di comando da quelli di forza, o moltiplicare i contatti di un singolo interruttore.

Scegli dal menù a tendina la tensione della bobina più adatta al tuo impianto:

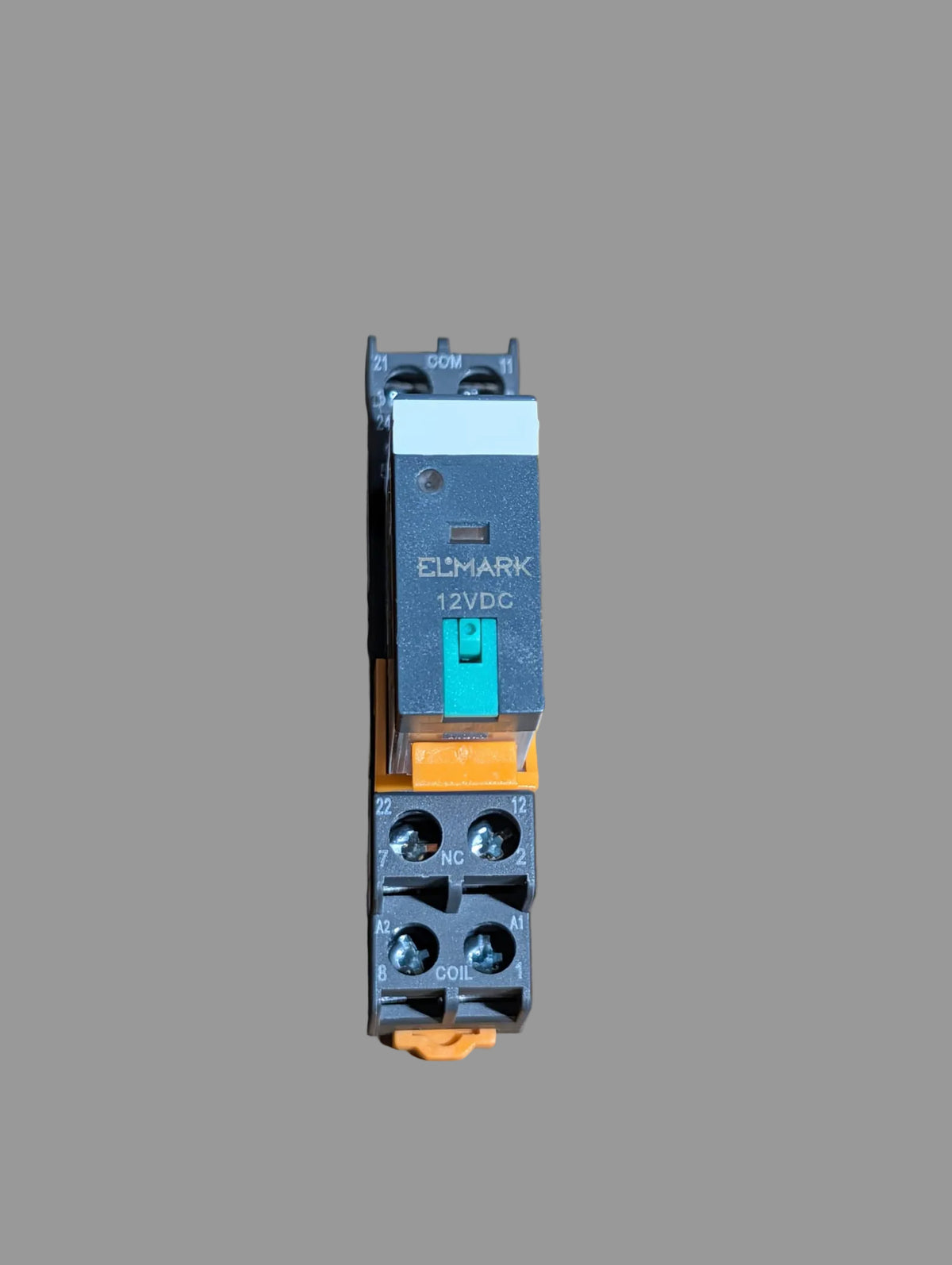

• 12V DC (Corrente Continua): Ideale per applicazioni su auto, camper, nautica, e piccoli sistemi di allarme o domotica.

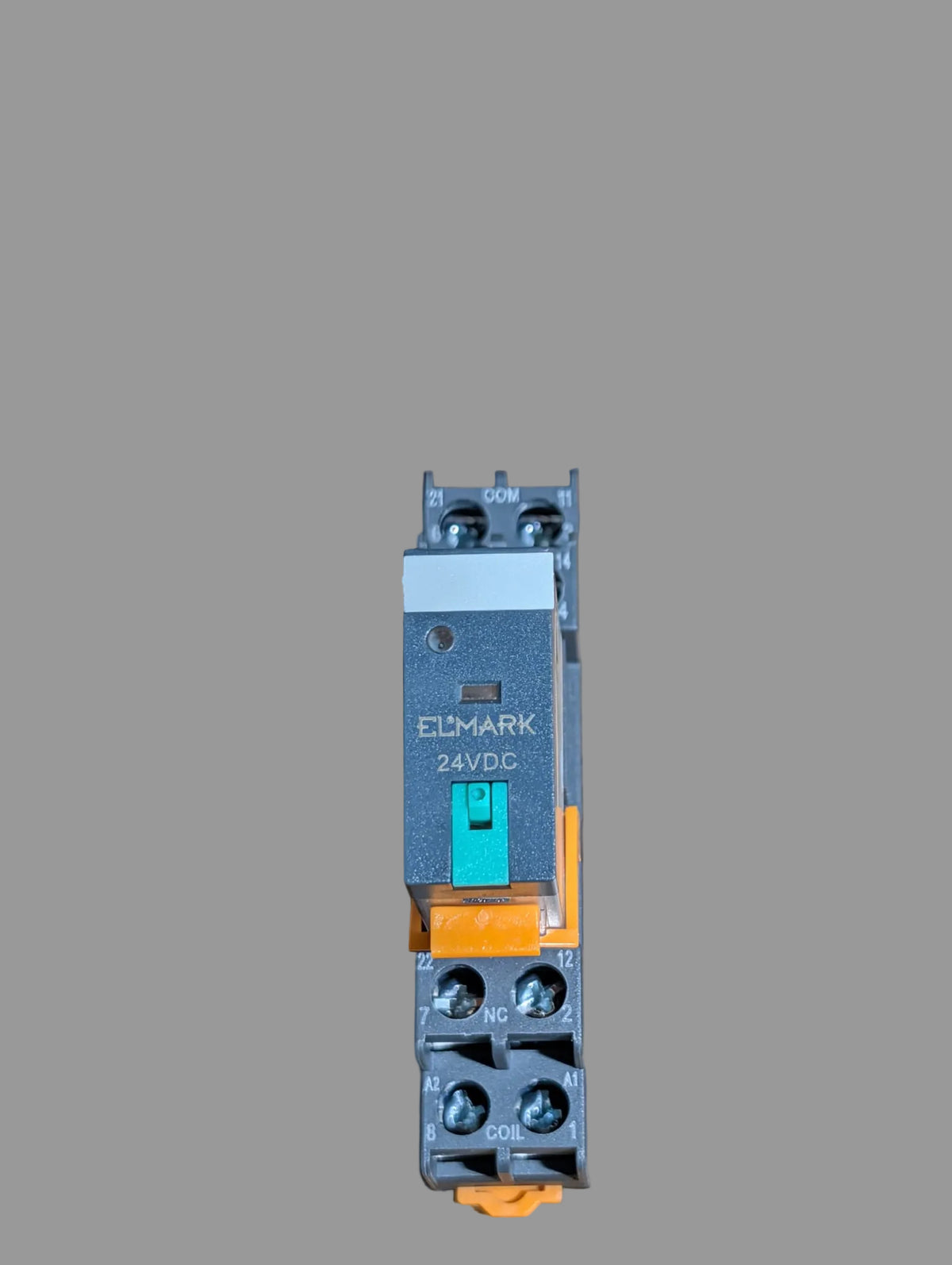

• 24V DC (Corrente Continua): Lo standard assoluto per l'automazione industriale, interfacciamento con PLC, Arduino e macchinari.

• 230V AC (Corrente Alternata): La tensione di rete classica. Perfetto per quadri civili, comando luci domestiche, termostati e caldaie.

Caratteristiche Principali del Kit:

• Kit Completo: Include 1x Relè a spina trasparente + 1x Zoccolo con morsetti a vite.

• Alta Portata (12A): I 2 contatti in scambio gestiscono fino a 12 Ampere, garantendo un'ottima resistenza anche con carichi moderatamente induttivi.

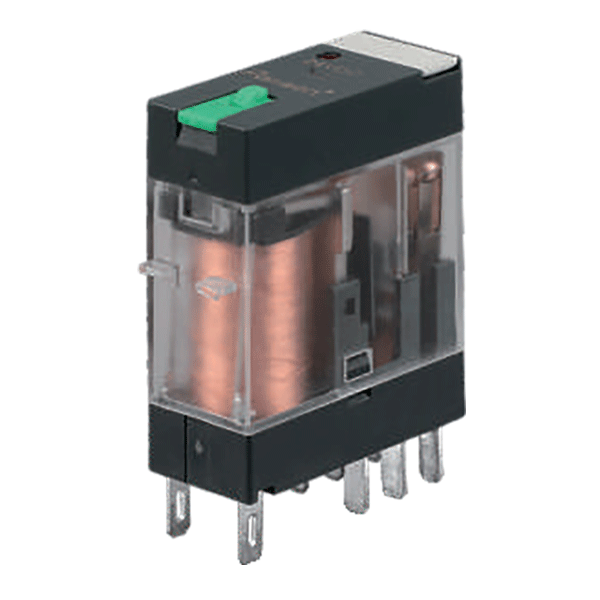

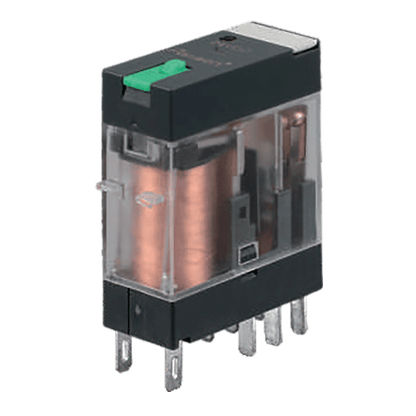

• Diagnostica Visiva: Il relè trasparente integra un indicatore meccanico interno (bandierina/LED) per farti capire a colpo d'occhio se è eccitato.

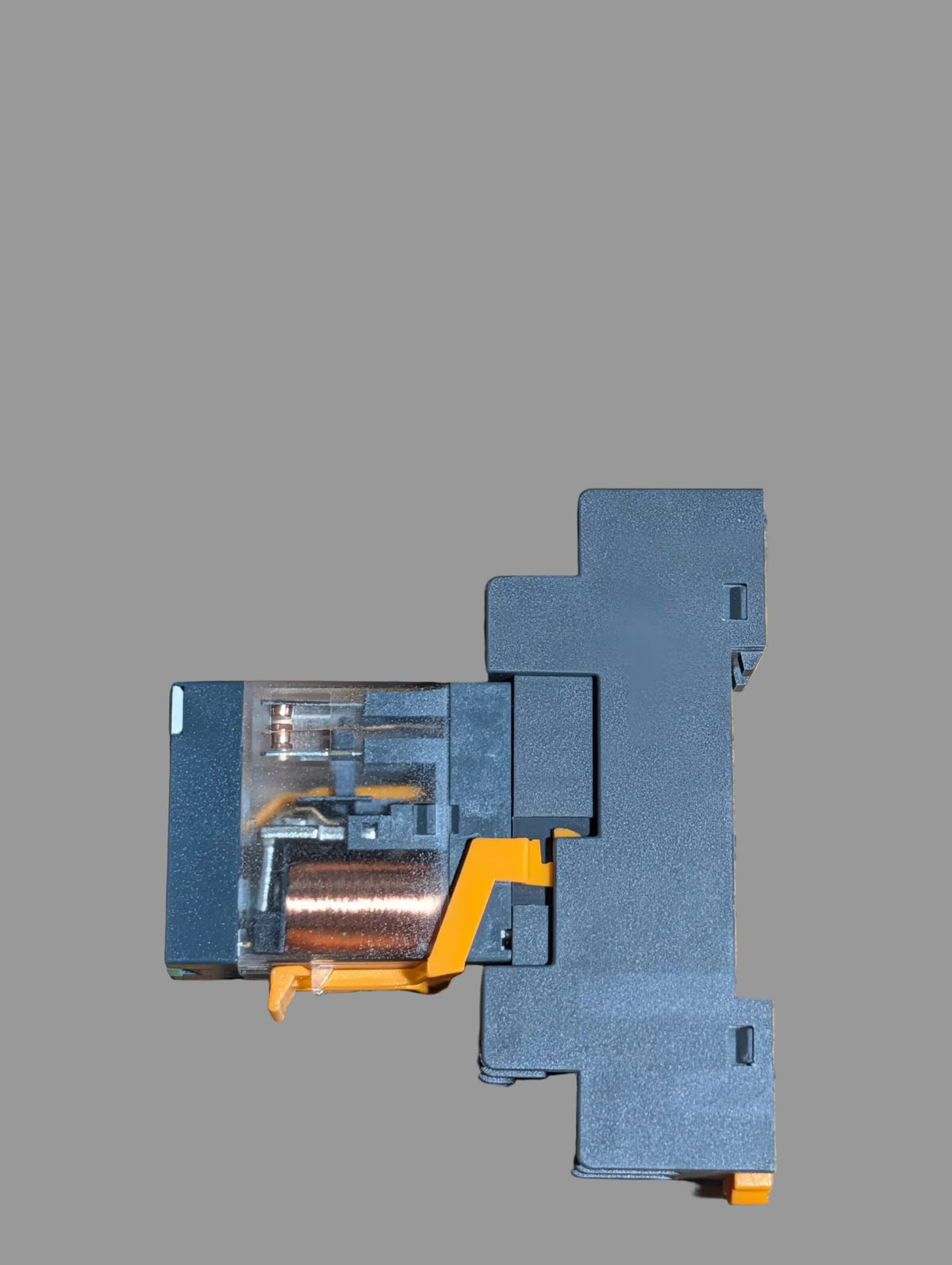

• Manutenzione Rapida: Se in futuro il relè dovesse usurarsi, basta sfilarlo dallo zoccolo e inserirne uno nuovo in 3 secondi, senza svitare alcun filo elettrico.

Specifiche Tecniche:

• Marca: ELMARK

• Modello Relè: EL-14F-LS-2Z

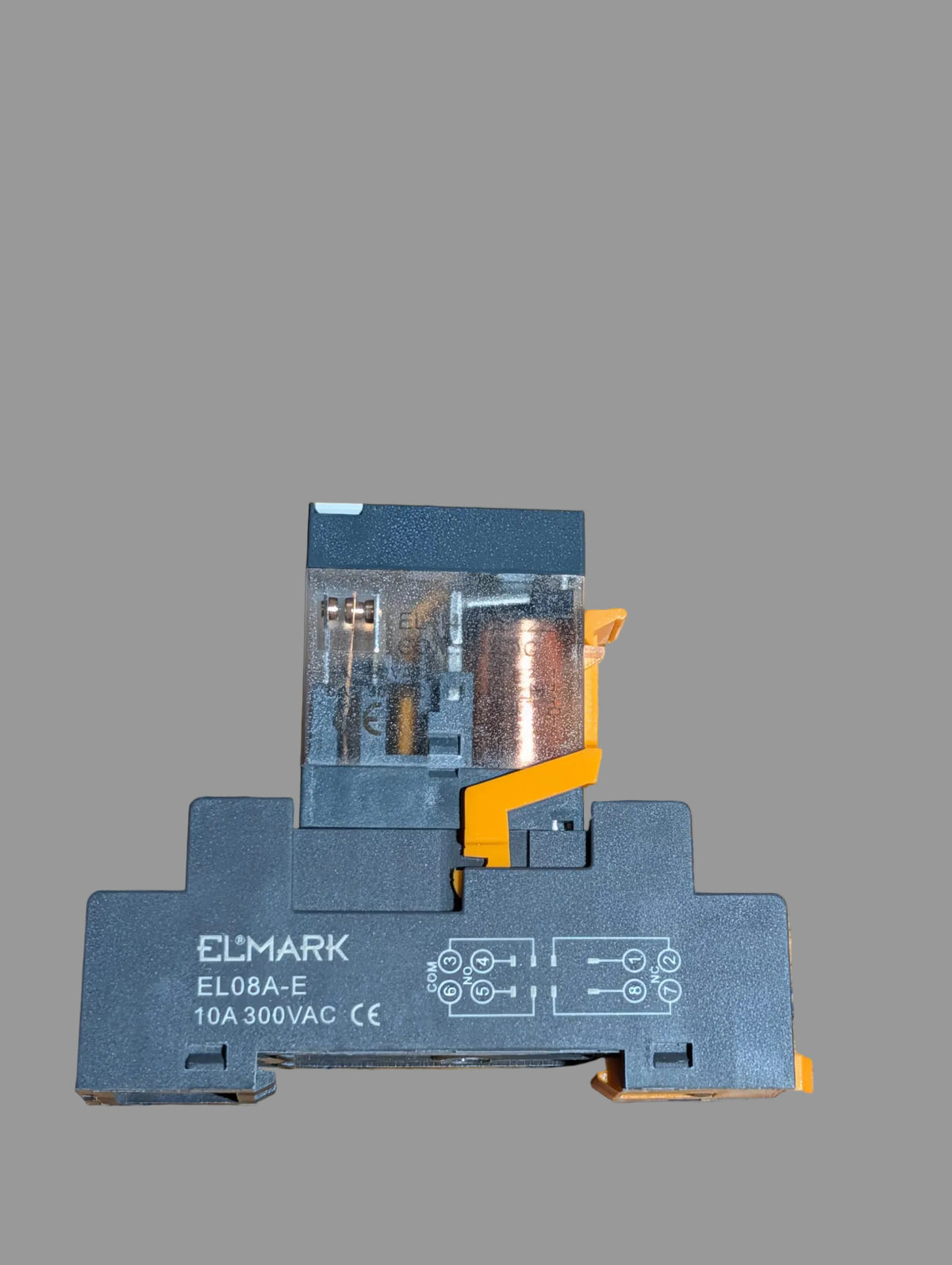

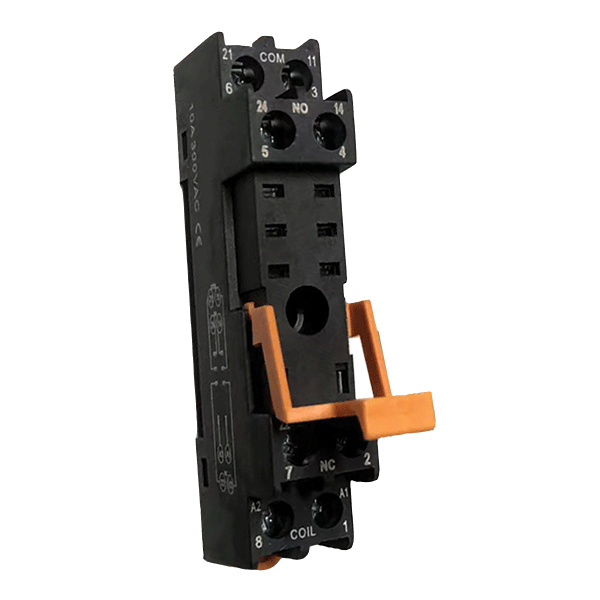

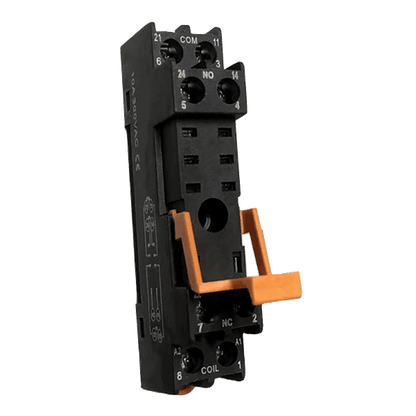

• Modello Zoccolo: EL08A-E (per barra DIN 35mm)

• Configurazione Contatti: 2 Scambi (2 NO / 2 NC)

• Portata Massima Contatti: 12A - 250VAC / 28VDC

• Tensioni Bobina Disponibili: 12VDC / 24VDC / 230VAC

Casi d'Uso e Applicazioni Pratiche

• Automazione e PLC (Versione 24VDC): Usato come "separatore galvanico". L'uscita a 24V del tuo PLC, di un sensore o di una scheda Arduino eccita il relè, il quale a sua volta (tramite i suoi potenti contatti da 12A) accende un motore a 230V o un grosso faro, proteggendo la scheda elettronica da pericolosi ritorni di corrente.

• Controllo Caldaia e Riscaldamento (Versione 230VAC): Quando il cronotermostato scatta a 230V, eccita il relè. I 2 contatti puliti in scambio andranno poi a dare il consenso separato all'accensione della caldaia e contemporaneamente all'apertura dell'elettrovalvola di zona.

• Allestimento Camper e Nautica (Versione 12VDC): Essenziale per comandare frigo, pompe dell'acqua o fari supplementari partendo dai piccoli interruttori del cruscotto a 12V, evitando che tutta la potenza del carico passi per i tastini fondendoli.

Domande Frequenti (FAQ Tecniche)

Cosa significa "2 Scambi" (2Z)? Significa che all'interno del relè ci sono due circuiti elettrici completamente indipendenti. Quando il relè viene alimentato, entrambi i circuiti spostano simultaneamente il loro contatto dalla posizione Normalmente Chiusa (NC) a quella Normalmente Aperta (NO). In pratica è come avere due interruttori azionati dallo stesso impulso.

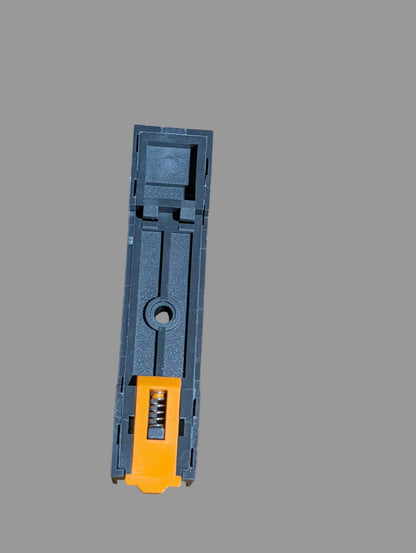

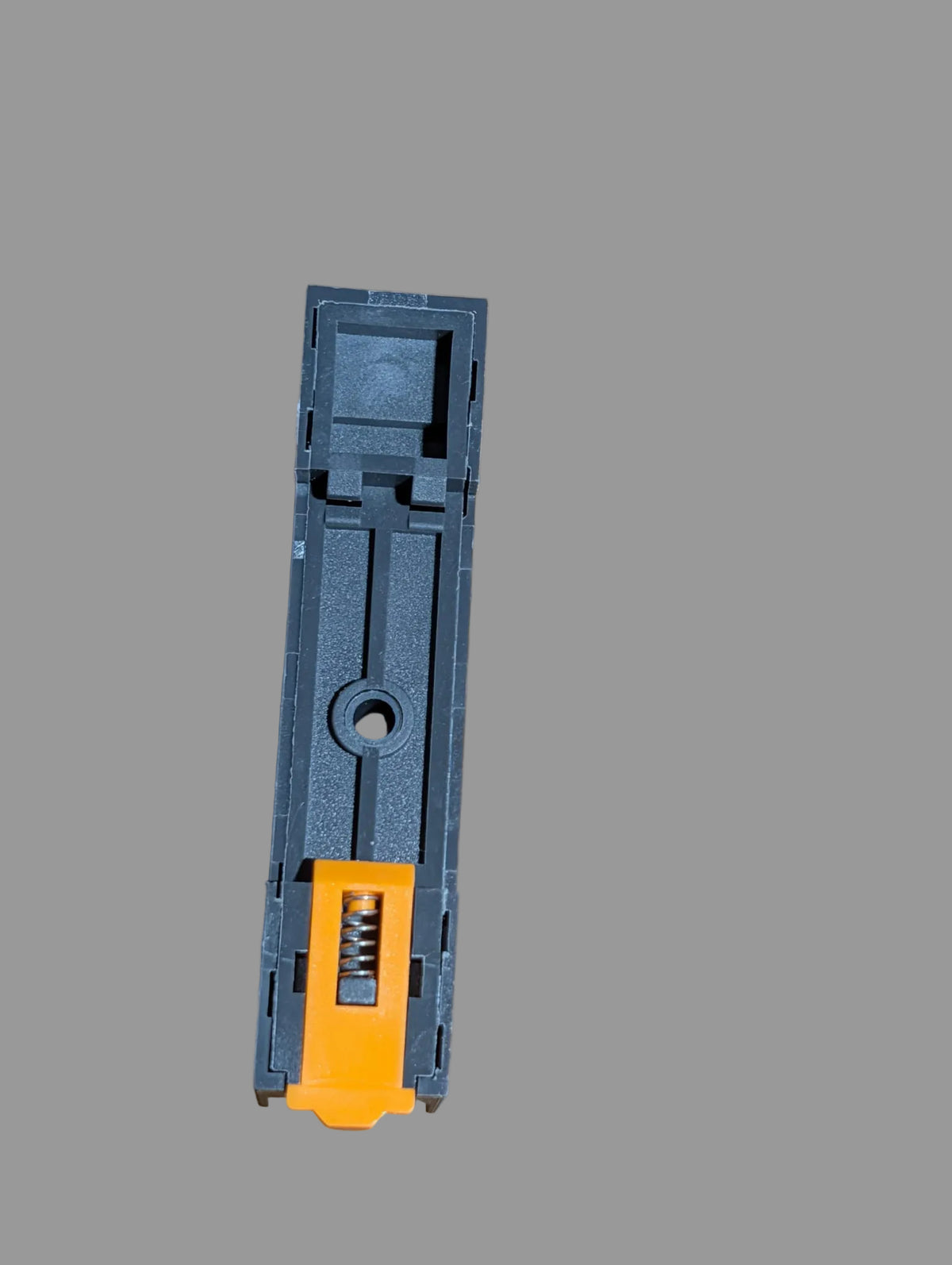

Si monta sulle normali guide di metallo del centralino di casa? Sì, lo zoccolo (la base inferiore grigia/nera) ha un aggancio a molla standard progettato proprio per ancorarsi saldamente alla classica barra DIN da 35mm presente in tutti i quadri civili e industriali.

Devo comprare qualcos'altro per farlo funzionare?  forniamo il kit già completo della parte elettrica necessaria. sono inclusi relè e zoccolo.
